P4E2 使用教程

基于异色分割，将图像中的色块分离为独立组件，各组件可单独处理互不干扰。支持贝塞尔曲线与直线拟合原图像。

1. 常见问题

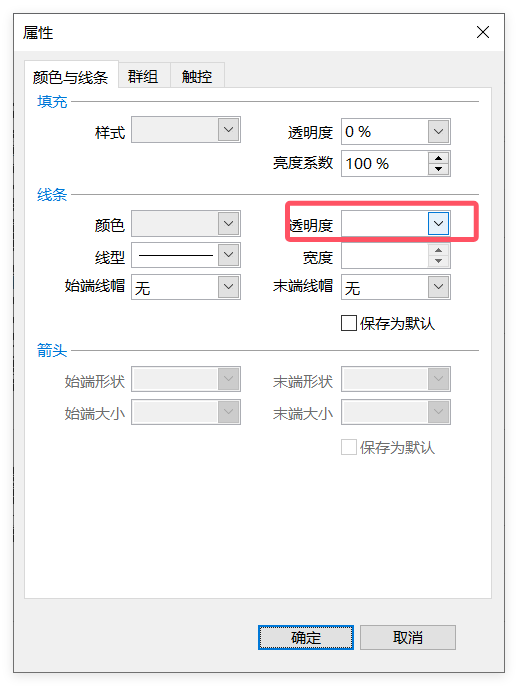

1.1 生成的图形线条紊乱

选中图像后，右键 → 属性 → 透明度设为 99。

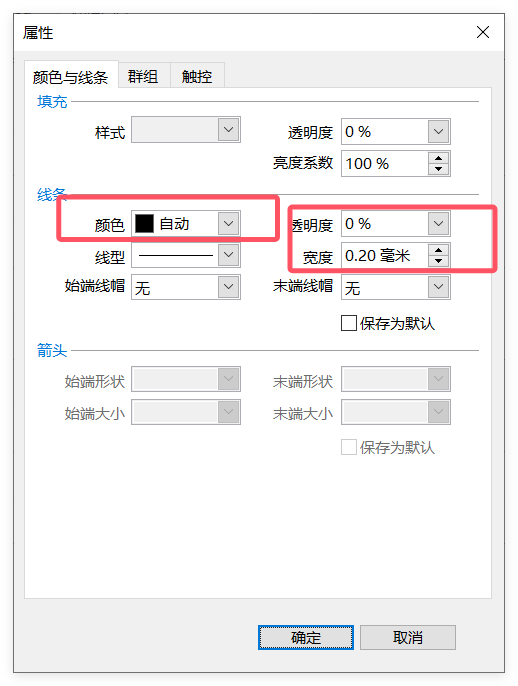

1.2 生成的部分线条不显示

选中图像后，右键 → 图形属性 → 线条，修改为所需值即可。

1.3 锚点过多

• 选择合适的拟合模式：贝塞尔模式效果好但锚点多，直线模式锚点少易编辑。
• 适当增大过滤斑点的值，可合并细碎噪点，降低锚点数量。
• 直线模式下使用锚点优化，增大简化容差可显著减少冗余锚点。
• 降低颜色精度，减少颜色层级，间接降低锚点数。

1.4 拟合效果较差

• 适当降低过滤斑点和简化容差的值，保留更多细节。
• 生成后切换到直线模式，在软件中使用修改锚点、断开锚点等方法手动调整。

1.5 文件难以编辑

• 优先使用 SVG：SVG 天然锚点少，编辑友好。
• 直线模式 + 断开关键节点：便于精准修改。
• AI 辅助重构：用 AI 把需要修改的部分单独染色，使其成为独立组件，编辑时不牵动其他区域。详见最佳实践。

2. 最佳实践

如果需要对图像中某个组件单独编辑锚点，建议使用豆包等 AI 对需要修改的区域进行涂色，修改完成后在 EE 中回退颜色。一般情况下无需修改锚点。

两鞋颜色相同 → 只能改锚点

需要逐个修改锚点：

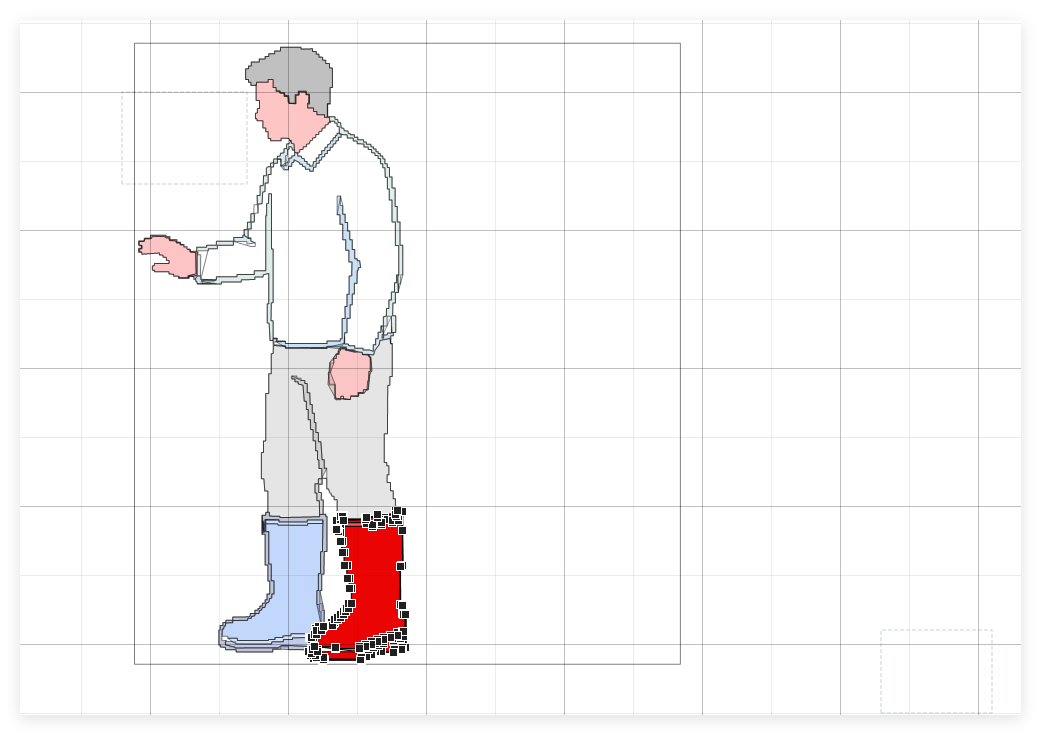

两鞋颜色不同 → 直接拖移组件

直接移动目标组件即可：

推荐 AI 染色提示词

图像规格：1:1 正方形画布，画面主体恰好撑满整个画框，无内边距无留白，导出分辨率严格为 500×500 像素。

教学专用配色规则（必须遵循且只对需要修改的部分执行，其他部分颜色不变）：
高反差纯色：每个组件只能使用以下颜色之一 ——
  0xffffff（背景色）、0x000000、0xff0000、0x00ff00、0x0000ff
纯色填充：禁用渐变、禁用描边
填充逻辑：将每个逻辑部件填充为单一纯色，重要文字及字母标注使用 0x000000
色彩限制：每个像素只能为上述五种颜色之一

教学目的：此配色方案用于课堂讲解，每个部件颜色对应一个固定名称标签，便于师生指认，
同时支持一键抠取任意部件用于对比讲解或习题组卷。
